ジオマップチャート

1 はじめに

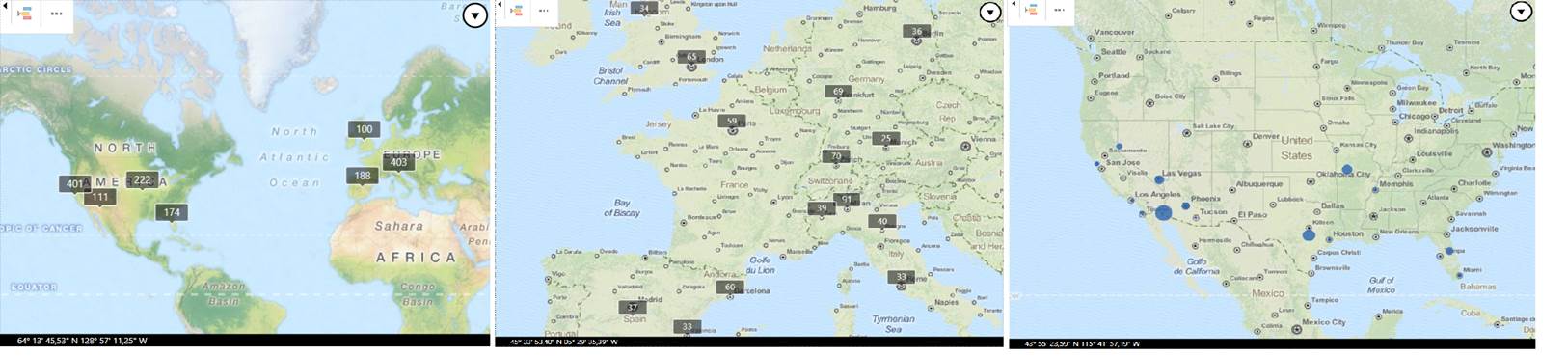

マップチャートは、インタラクティブな地理的地図上で、多次元データを表示出来ます。 一目見ただけで、マーカーのサイズと色により視覚的に、取引の状況が分かる情報を得られます。 Boardでは、データ範囲に基づいて、マーカーのサイズを自動的に計算します。 マーカーの色は動的に設定したり、好みに応じて設定したり出来ます。 データのズームイン又はズームアウトは、20種類のさまざまな詳細レベルで行うことが出来ます。







2つのBoardジオコード

データをマップにプロットするには、マーカーに関連付けられる一連の座標が必要です。

例えば、月、顧客、及び製品という次元が設定された総売上高キューブについて、市ごとの顧客の地理的位置を示す例を考えてみましょう。

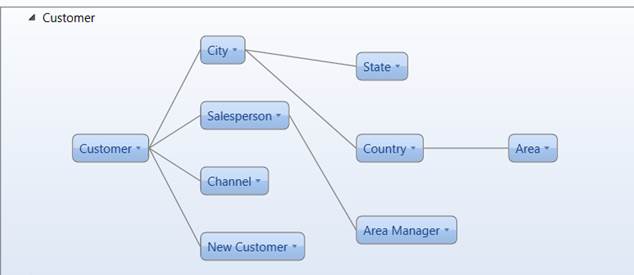

以下に示すようなクラスタ階層を表示してみましょう。

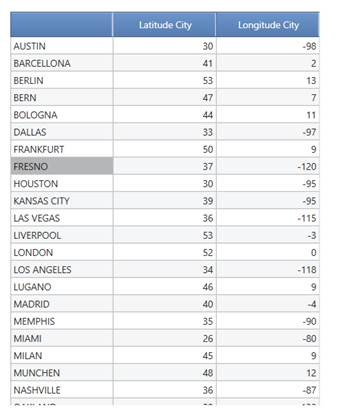

データをマップにプロットするには、市という次元が設定された2つの異なるインフォキューブが必要です。1つには緯度の座標が含まれ、もう1つには経度の座標が含まれます。



さまざまな無料のジオコーディングサービスがオンラインで提供されています。以下の一覧は緯度と経度を取得するのに役立つ一部のサービスを示しています。

http://www.findlatitudeandlongitude.com/batch-geocode/#.VBqPhVaWJFw

http://www.doogal.co.uk/BatchGeocoding.php

https://geoservices.tamu.edu/Services/Geocode/OtherGeocoders/







注





3 ジオマップチャートの作成及び使用方法

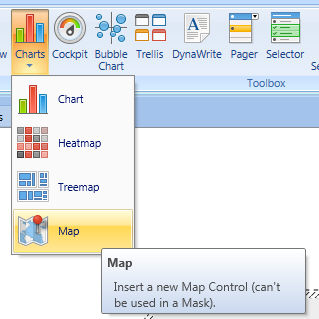

チャートアイコンをクリックし、マップオブジェクトをドラッグして画面上にドロップします。



リボンバーに基本的なチャート機能に加え、2つの非定型設定が追加されました。





3.1 視覚化

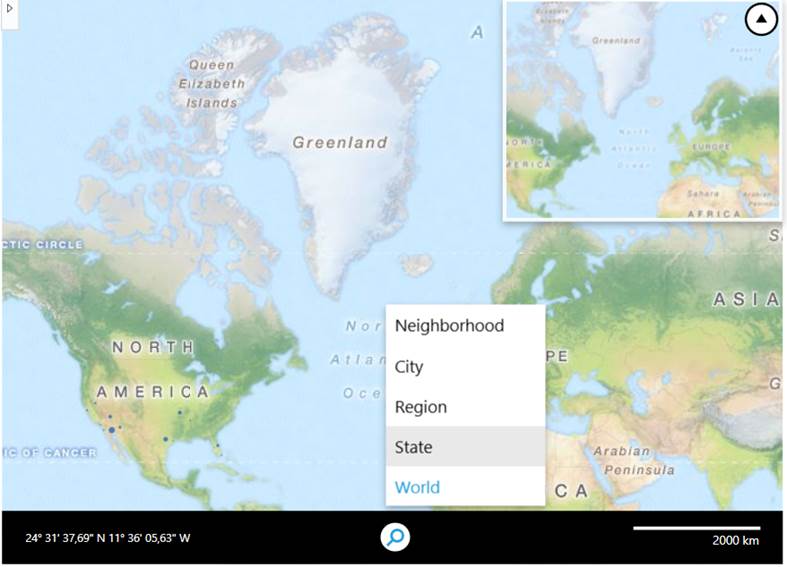

-      [ズームバーを表示（Show Zoom Bar）]：現在のズームレベルを世界、州、地区、市、近隣ごとに分けることが出来ます。

-        [スケールを表示（Show scale ）]：マップ上でスケールを有効にします。



以下の図は、両方のパラメータをマップチャートオブジェクト内で示しています。





3.1.2 マップスポットカラー

マーカーの色を設定する機能を提供します。 この設定は、マップにプロットされるすべてのマーカーに対して設定されます。



注





3.2 レイアウト設定

オブジェクトを右クリックしてレイアウトを開き、データ、緯度、及び経度キューブを挿入します。



指定したマーカー及びマーカーのカテゴリに応じて軸を設定します。

行ごとのエンティティに基づいて以下を設定出来ます。

-       [標準データセット（Standard Data Set）]：行内に1つのエンティティ。 値がマーカーフォーム内に表示されます。 経度及び緯度インフォキューブにより指定される位置IG。

-        [クラスタ化されたデータセット（Clustered Data Set）]：行内に2つのエンティティ。 データポイントは一緒にクラスタ化され、カウンタを含むタイルが表示されます。 タイルの位置は、データポイント、つまり経度及び緯度インフォキューブの平均として指定されます。







注

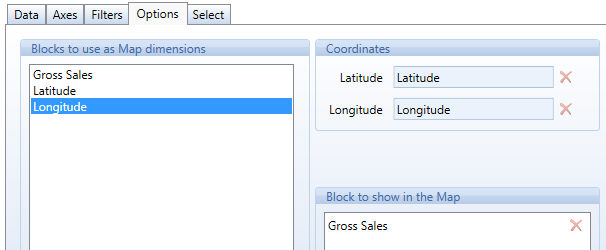

オプションタブをクリックし、ドラッグしてレイアウトブロックにドロップします。マーカーの位置、マーカーのサイズを設定する[マップに表示するブロック（block to show in the Map）]、及びマーカーのコードに関する警告用の[シリーズ色のブロック（block for series color）]を設定するために座標キューブを設定します。

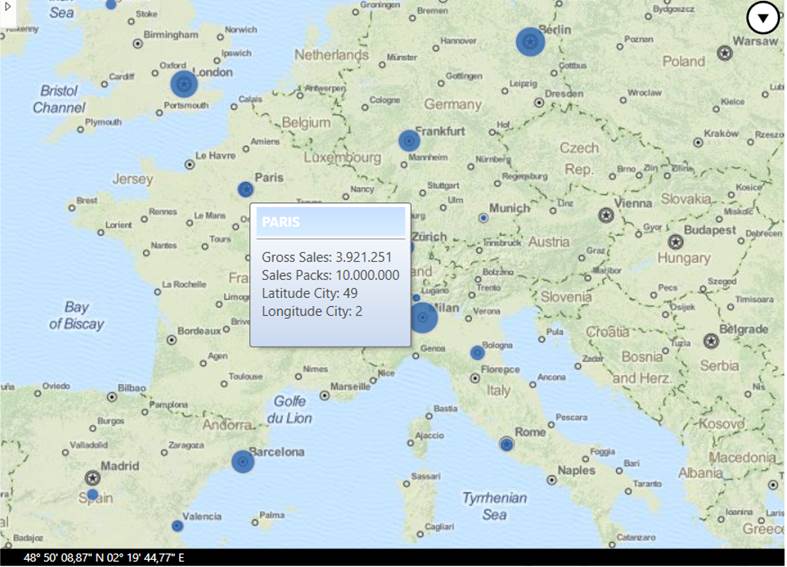

マップオブジェクトが表示され、マーカー上でマウスを動かし、ズームイン及びズームアウトを行い、データを視覚化出来ます。





スライドツールバーにより、データシリーズ及び色コーディングをその場で変更したり、データビュースプレッドシートを起動したり出来ます。
