コックピットオブジェクトは以下のように設定します。
ツールボックスから[コックピット]アイコンをドラッグして、[カプセル]画面にドロップします。
オブジェクトを右クリックし、必要に応じてレイアウトを設定します。コックピットのインジケータ（メータの針や温度計）には、レイアウト（キューブや計算済みの列）の数値が表示されます。

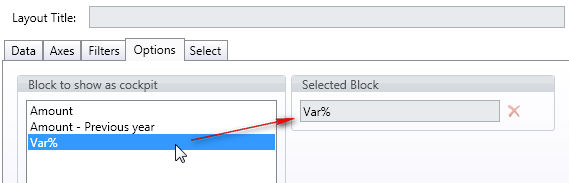

次に、レイアウトの[オプション]タブに移動し、コックピットに表示されたブロックをドラッグして、[選択されたブロック]フィールドにドロップします。

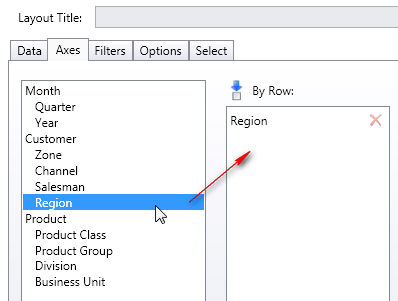

[軸]タブで、[行ごと：]エンティティを設定します。このエンティティの要素ごとに1つのインジケータがプロットされます。

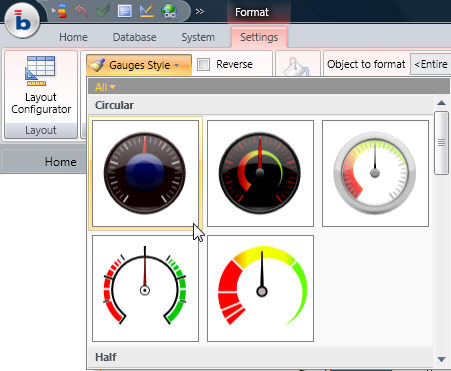

コックピットオブジェクトのスタイルを選択するには、[ゲージスタイル]メニューオプションから利用可能なタイプのいずれかを選択します。

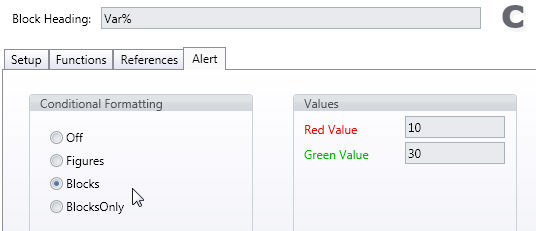

インジケータの範囲を定義するには、コックピットで選択したブロックの[警告]タブに移動します。
角度及び温度計のインジケータでは、赤色及び緑色の警告値は、それぞれ範囲の最小値及び最大値を表します。
警告のインジケータ（四角又はサークル）では、赤色の警告値に基づくしきい値を下回った場合にインジケータは赤色で表示され、緑色の警告に基づくしきい値を上回った場合にインジケータは緑色で表示されます。この2つのしきい値の範囲に値が収まっている場合は、黄色で表示されます。
